Huawei NetEngine AR730: Kombinace inovace a efektivity

Router NetEngine AR730 od společnosti Huawei je symbolem modernosti a technologického pokroku. AR730 je součástí řady routerů Huawei NetEngine AR700 a spojuje bezkonkurenční výkon se současnými technologiemi. Vícejádrové procesory založené na ARM a neblokující architektura přepínání zajišťují dvojnásobný výkon než konkurenční produkty.

Technické specifikace Huawei NetEngine AR730

• Model NetEngine AR730 může podporovat až 1200 připojení , což svědčí o jeho schopnosti pracovat v prostředích sítě s vysokou intenzitou. Pokud jde o konektivitu, AR730 se může pochlubit pokročilými porty WAN a LAN, včetně 2 x GE combo a 1 x 10GE optického, kompatibilního s GEoptic. Celá jednotka se vejde do kompaktních rozměrů: 43,6 mm x 442 mm x 220 mm, takže se dokonale hodí do jakéhokoli pracovního prostředí.
• Huawei NetEngine AR730: Všestrannost a multifunkčnost

Router AR730 od společnosti Huawei , navržený s ohledem na různá prostředí, je ideální volbou pro malé a střední podniky, školy, zdravotnická zařízení nebo hotely. Integrované funkce směrování, přepínání, VPN a zabezpečení z něj dělají všestranný nástroj, který splní očekávání i těch nejnáročnějších uživatelů. Jeho přizpůsobivost znamená, že jej lze použít v různých scénářích – od malých kanceláří, přes školy, až po velké korporace.

Výhody výběru Huawei NetEngine AR730

• Vysoká ziskovost: Výběrem routeru AR700 mohou obchodní partneři Huawei očekávat výrazně vyšší zisky. Ve srovnání s konkurenčními produkty nabízí AR730 mnohem lepší poměr ceny a kvality a možnosti rozšíření.
• Flexibilita: Dva dostupné sloty umožňují uživatelům individuální konfiguraci a přizpůsobení zařízení jejich potřebám. Pokud bude v budoucnu potřeba zvýšit počet portů, lze je snadno přidat pomocí dalších karet.
• Špičkový výkon: Pokročilá vícejádrová architektura a pět vestavěných akceleračních motorů zajišťují, že AR730 zvládá vysoké zatížení a zaručuje hladký a stabilní provoz.
• Zabezpečení: IPS a antivirové funkce chrání síť před nežádoucími hrozbami, jako jsou viry. Router AR730 zajišťuje, že vaše data zůstanou v bezpečí.

Proč Huawei NetEngine AR730?

Výběrem routeru Huawei NetEngine AR730 se rozhodnete pro produkt navržený s ohledem na budoucnost. Nabízí nejen nejnovější technologie, ale také podporu a důvěru jednoho z předních výrobců síťových zařízení na světě. Jeho všestrannost, výkon a zabezpečení z něj činí perfektní volbu pro každého, kdo hledá spolehlivé a moderní řešení pro svou síť.

Přehled Tabulka 3-6 Základní informace o AR730 Položka Podrobnosti Popis AR730, 2*GE combo WAN, 1*10GE(SFP+) WAN, 8*GE LAN, 1*GE combo LAN, 2*USB 2.0, 2*SIC Číslo dílu 02354GBM-001 Modelka AR730 První podporovaná verze V300R022C00 Poznámky

Při konfiguraci karet se ujistěte, že celkový výkon nakonfigurovaných karet nepřesahuje 37 W, nebo se obraťte na techniky technické podpory, abyste získali další návrhy.

Směrovače vyrobené po 31. březnu 2023 podporují pouze verze V300R022C10 a novější.

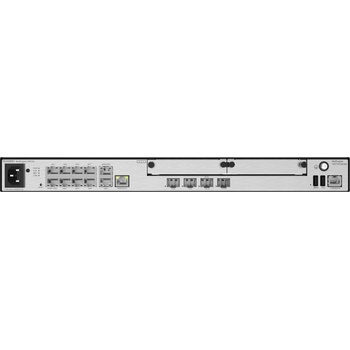

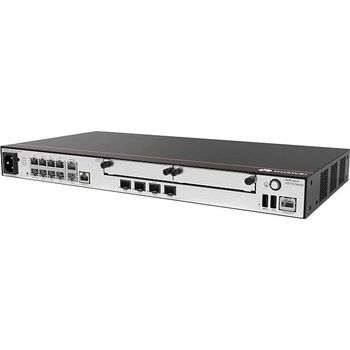

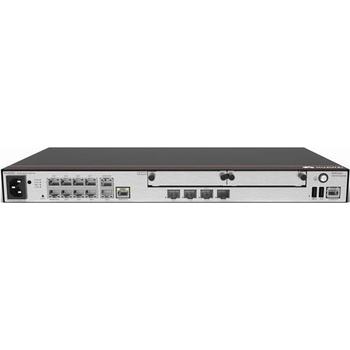

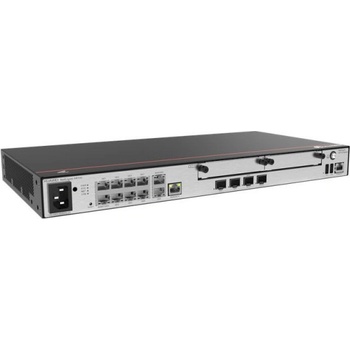

Vzhled Obrázek 3-5 Vzhled AR730

Komponenty Obrázek 3-6 Součásti AR730 id="">id="">1. Model produktu silkscreen id="">2. Rozhraní LAN: osm elektrických rozhraní GE id="">3. Rozhraní WAN: dvě kombinovaná rozhraní GE id="">id="">4. Dva sloty SIC id="">5. Zemní bod id="">6. Napájecí konektor id="">id="">7. Jack pro zajišťovací pásek napájecího kabelu POZNÁMKA:

Do tohoto konektoru vložte zajišťovací pásek napájecího kabelu, abyste zajistili napájecí kabel. id="">8. Tlačítko reset POZNÁMKA: Toto tlačítko se používá k resetování routeru.

• Chcete-li obnovit tovární nastavení, podržte tlačítko po dobu alespoň 5 sekund.
• Chcete-li router resetovat, podržte tlačítko stisknuté méně než 5 sekund.

Resetování routeru přeruší služby. Při rozhodování o stisknutí tohoto tlačítka buďte opatrní. id="">9. Rozhraní LAN: GE combo interface id="">id="">10. Rozhraní WAN: jedno 10GE optické rozhraní id="">11. Rozhraní USB 2.0 (hostitel) id="">12. Rozhraní USB 2.0 (hostitel) id="">id="">13. Rozhraní konzoly id="">-id="">- Rozložení slotu Obrázek 3-7 Uspořádání slotu AR730

Tabulka 3-7 Sloty na AR730 Typ slotu ID slotu Směr slotu Poznámky SIC 1 Příčný Slot 1 a slot 2 jsou sloučeny do nového slotu 2 (WSIC). SIC 2 Příčný Slot 1 a slot 2 jsou sloučeny do nového slotu 2 (WSIC). Porty Tabulka 3-8 Porty na AR730 Přístav Typ konektoru Popis Dostupné komponenty Rozhraní konzoly RJ45

Rozhraní konzoly lze připojit k operačnímu terminálu pro konfiguraci na místě.

• Shoda s normami: RS232
• Pracovní režim: duplexní univerzální asynchronní přijímač/vysílač (UART)
• Typ datového zařízení: Data Circuit-terminating Equipment (DCE)

Konzolový kabel

Rozhraní LAN: osm elektrických rozhraní GE RJ45

Elektrické rozhraní GE (automatické snímání 10/100/1000 Mbit/s) vysílá a přijímá služby rychlostí 10 Mbit/s, 100 Mbit/s nebo 1000 Mbit/s.

• Shoda se standardy: IEEE802.3, IEEE802.3u a IEEE802.3ab
• Pracovní režim: plně duplexní (automatické snímání 10/100/1000 Mbit/s)
• Maximální vzdálenost: 100 m

POZNÁMKA:

GE0 je rozhraní pro správu a používá se pro webovou správu a nasazení pomocí e-mailu.

Všechna rozhraní GE na straně LAN lze nakonfigurovat jako rozhraní na straně WAN. ethernetový kabel

• LAN rozhraní: GE combo rozhraní
• Elektrické rozhraní GE: RJ45
• Optický port GE: LC/PC

Kombinované rozhraní GE se skládá z optického rozhraní Ethernet a elektrického rozhraní Ethernet na panelu. Tato dvě rozhraní mají pouze jedno interní rozhraní pro předávání. Elektrická a optická rozhraní jsou multiplexní a pouze jedno z nich může pracovat současně. Když jedno z ethernetových rozhraní funguje, druhé rozhraní se vypne.

• Elektrické rozhraní GE (automatické snímání 10/100/1000 Mbit/s) vysílá a přijímá služby rychlostí 10 Mbit/s, 100 Mbit/s nebo 1000 Mbit/s.
• Optické rozhraní GE (100/1000 Mbit/s auto-sensing) vysílá a přijímá služby rychlostí 100 Mbit/s nebo 1000 Mbit/s.

POZNÁMKA:

Ve výchozím nastavení funguje kombinované rozhraní v automatickém režimu a automaticky funguje jako optické nebo elektrické rozhraní.

GE8 je síťový port pro správu BootROM na zařízení a používá se k aktualizaci softwaru zařízení prostřednictvím nabídky BootROM.

• Elektrický port GE: Ethernetový kabel
• Optické rozhraní GE: optický modul

Podporovány jsou následující optické moduly:

Optické moduly FE SFP&eSFP

Optické moduly GE eSFP

• Rozhraní WAN: dvě kombinovaná rozhraní GE
• Elektrické rozhraní GE: RJ45
• Optický port GE: LC/PC

Kombinované rozhraní GE se skládá z optického rozhraní Ethernet a elektrického rozhraní Ethernet na panelu. Tato dvě rozhraní mají pouze jedno interní rozhraní pro předávání. Elektrická a optická rozhraní jsou multiplexní a pouze jedno z nich může pracovat současně. Když jedno z ethernetových rozhraní funguje, druhé rozhraní se vypne.

• Elektrické rozhraní GE (automatické snímání 10/100/1000 Mbit/s) vysílá a přijímá služby rychlostí 10 Mbit/s, 100 Mbit/s nebo 1000 Mbit/s.
• Optické rozhraní GE (100/1000 Mbit/s auto-sensing) vysílá a přijímá služby rychlostí 100 Mbit/s nebo 1000 Mbit/s.

POZNÁMKA:

Ve výchozím nastavení funguje kombinované rozhraní v automatickém režimu a automaticky funguje jako optické nebo elektrické rozhraní.

• Elektrický port GE: Ethernetový kabel
• Optické rozhraní GE: optický modul

Podporovány jsou následující optické moduly:

Optické moduly FE SFP&eSFP

Optické moduly GE eSFP

Rozhraní WAN: jedno 10GE optické rozhraní LC/PC

Optická rozhraní 10GE (automatické snímání 1/10 Gbit/s) mohou pracovat v režimu GE a mohou vysílat a přijímat servisní provoz rychlostí 1 Gbit/s nebo 10 Gbit/s.

• Atributy optického rozhraní: Atributy optického rozhraní se liší podle použitého optického modulu.
• Shoda se standardy: IEEE 802.3ae

Optický modul

Podporovány jsou následující optické moduly:

Optické moduly GE eSFP

Optické moduly 10GE SFP+

Porty USB 2.0 (hostitel): dva porty USB 2.0 USB 2.0 typ A

Rozhraní USB 2.0 poskytuje rychlost nahrávání a stahování až 480 Mbit/s.

• Shoda se standardy: USB 2.0
• Pracovní režim: Host

USB flash disk kompatibilní s USB 2.0

Ukazatele Obrázek 3-8 Indikátory na AR730 id="">id="">1. Shora dolů:

• PWR indikátor
• SYS indikátor
• indikátor iNET
• Indikátor CTRL

id="">2. Indikátory elektrického rozhraní GE (LAN)id="">3. Indikátory elektrického rozhraní GE (WAN)id="">id="">4. Indikátor optického rozhraní GE (LAN)id="">5. Indikátor optického rozhraní GE (WAN)id="">6. Indikátor optického rozhraní 10GE (WAN)id="">id="">7. ACT (USB) indikátorid="">-id="">- Tabulka 3-9 Indikátory na AR730 Sítotisk název Barva Postavení Popis PWR PWR indikátor Zelená Vydržte Zařízení je normálně napájeno z vestavěného napájecího modulu. - Vypnuto Zařízení není zapnuto. SYS SYS indikátor Zelená Pomalé blikání Systém běží správně. Zelená Rychlé blikání Systém se zapíná nebo restartuje. Červené Vydržte Došlo k chybě, která ovlivňuje služby. Závadu nelze odstranit automaticky a vyžaduje ruční zásah. - Vypnuto Systémový software neběží nebo se resetuje.
